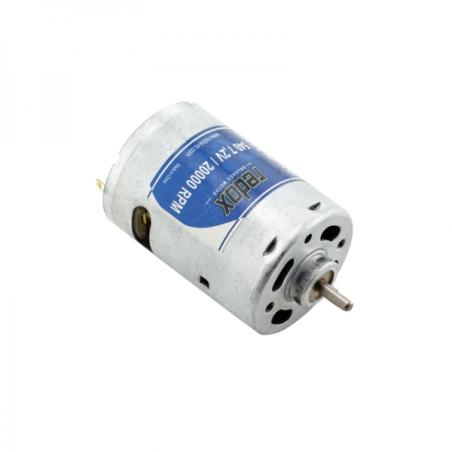

Silnik szczotkowy RACE 540 — 20000 RPM to kompaktowy napęd przeznaczony do modeli RC, który zapewnia szybkie przyspieszenie i pewne osiągi przy zbalansowanej sprawności; idealny tam, gdzie liczy się moc i łatwość montażu.

Zastosowanie i zalety

Silnik RACE 540 firmy Redox świetnie sprawdzi się w samochodach RC i innych modelach wymagających mocnego, responsywnego napędu. Dzięki dużej prędkości bez obciążenia 20000 obr/min uzyskasz żywą reakcję na gaz, a moc 56 W przy sprawności 65% pozwala na dynamiczną jazdę bez nadmiernego przegrzewania w typowych zastosowaniach modelarskich. Kompaktowe wymiary ułatwiają montaż w popularnych podwoziach, a trwała konstrukcja daje pewność w dłuższej eksploatacji.

Montując ten silnik warto docenić też uniwersalność elektryczną: zakres napięcia pracy DC 4,5-12 V oraz napięcie nominalne DC 7.2 V sprawiają, że łatwo dopasujesz go do różnych pakietów zasilania i regulatorów. Dzięki zwartej budowie i standardowemu rozstawowi otworów montażowych praca przy adaptacji do modelu jest szybka i przewidywalna.

Konstrukcja i montaż

Korpus silnika ma średnicę 35,5 mm i długość 50 mm, co daje kompaktową, ale mocną jednostkę napędową. Wał o średnicy 3,17 mm umożliwia instalację typowych kół zębatych i sprzęgieł modelarskich, a rozstaw otworów montażowych 26 mm pozwala na łatwe dopasowanie do standardowych uchwytów. Przyjrzyj się także wartościom momentu obr. 245 g•cm (mierzone przy 7,85 A) — to parametr, który wpływa na zdolność rozpędzania cięższych przekładni i kół modelu.

Silnik jest przeznaczony do zasilania napięciem nominalnym 7.2 V, ale toleruje szeroki zakres pracy od 4,5 V do 12 V; daje to elastyczność w doborze baterii i konfiguracji elektroniki. Prąd przy prędkości bez obciążenia wynosi 1,85 A, a przy pełnym obciążeniu parametry momentu i mocy należy dobierać zgodnie z charakterystyką napędu i przekładni, aby uniknąć przeciążeń.

Dane techniczne

• Producent: Redox
• Typ: silnik szczotkowy RACE 540
• Napięcie pracy: DC 4,5-12 V
• Napięcie nominalne: DC 7.2 V
• Prędkość bez obciążenia: 20000 obr/min / 1,85 A
• Moment obr.: 245 g•cm (przy 7,85 A)
• Średnica wału: 3,17 mm
• Średnica silnika: 35,5 mm
• Długość korpusu: 50 mm
• Rozstaw otworów montażowych: 26 mm
• Moc: 56 W (wydajność 65%)
• Wymiary (orientacyjne): 3,55 × 5,0 × 0,317 cm

FAQ

Do jakiego typu modeli pasuje ten silnik?

Silnik RACE 540 jest zaprojektowany głównie do samochodów RC i podobnych modeli, gdzie liczy się wysoka prędkość obrotowa i kompaktowe rozmiary. Dzięki standardowemu rozstawowi otworów montażowych 26 mm oraz wałowi 3,17 mm można go łatwo zamontować w typowych podwoziach modelarskich.

Jakie napięcie zasilania powinienem zastosować?

Nominalne napięcie to DC 7.2 V, jednak silnik działa w zakresie DC 4,5-12 V. Wybór konkretnego napięcia zależy od oczekiwanej prędkości i momentu oraz od specyfikacji używanej przekładni i regulatora; pamiętaj, że wyższe napięcie zwiększy prędkość i obciążenie silnika.

Jak dbać o trwałość i bezpieczeństwo silnika?

Aby przedłużyć żywotność, unikaj długotrwałej pracy przy przeciążeniu — parametry momentu i prądu (np. 245 g•cm przy 7,85 A) określają granice bezpiecznej pracy. Zadbaj o odpowiednie chłodzenie, poprawny montaż oraz dobór przekładni i regulatora, a także regularnie sprawdzaj stan szczotek i łożysk.
